Selekcja grupowa

selekcja grupowa

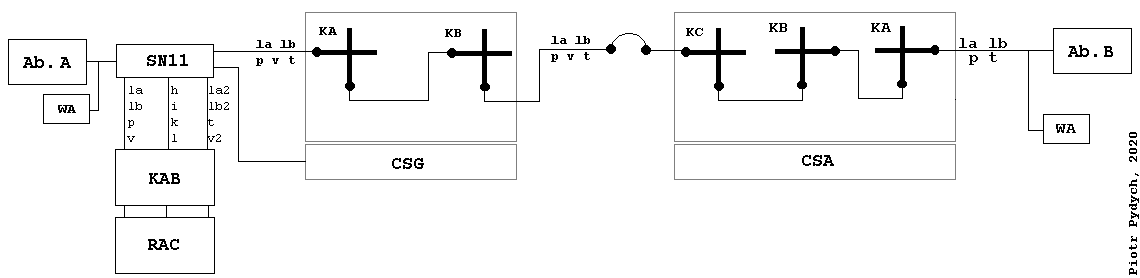

Rys.: 1. Schemat poglądowy selekcji grupowej i liniowej

Przebieg selekcji grupowej

  1. Wywołanie CSG.

  2. Identyfikacja wywołania przez CSG.

  3. Zajęcie części wspólnej CSG przez część indywidualną.

  4. Wcześniej w RAC następuje przepisanie pierwszej cyfry z magazynu na nadajnik w RAC, po zadziałaniu przekaźnika X.

  5. Wytwarzanie impulsów kodu znakozmiennego przez nadajniki w RAC.

  6. Odbiór i magazynowanie pierwszej cyfry przez CSG.

  7. Nadanie sygnału zwrotnego 1, po odebraniu pierwszej cyfry przez CSG.

  8. Odbiór przez RAC sygnału zwrotnego 1 i przygotowanie się do nadania drugiej cyfry do CSG.

  9. Przekazanie drugiej cyfry z RAC do CSG i zmagazynowanie jej w CSG.

  10. Przekazanie sygnału zwrotnego 1 z CSG do RAC, po odbiorze drugiej cyfry.

  11. Odbiór przez RAC sygnału zwrotnego 1 i przygotowanie się do nadania trzeciej cyfry.

  12. Przyjęcie przez CSG trzeciej cyfry i jej zmagazynowanie.

  13. Próba łączy wychodzących z danego SG do żądanego bloku SA.

  14. Wybór jednego łącza wychodzącego po pozytywnej próbie.

  15. Zapinanie drogi w stopniu grupowym.

  16. Wysłanie z CSG ostatniego sygnału zwrotnego.

  17. Zwolnienie CSG.

Budowa stopnia grupowego

Wejście do stopnia grupowego związane jest na sztywno z mostkiem sekcji KA. Tworzy się dwie grupy wejść po 15 mostków w każdej grupie (3 wybieraki). Sekcja KB ma 4 wybieraki, mostki tych wybieraków podzielone są na dwie grupy:

  1. Mostki nieparzyste

  2. Mostki parzyste

Łącza międzysekcyjne zaczynają się od drążka sekcji A i kończą na mostkach sekcji B. Dziesięć mostków wybieraka KA1 i 5 pierwszych mostków wybieraka KA3 mają wielokrocie proste, drążkowe i dostęp do 20 łączy m/s na mostki nieparzyste wybieraków KB1-KB4. Dziesięć mostków wybieraka KA2 i pięć ostatnich mostków wybieraka KA3 (V6-V0) mają wyjścia zwielokrotnione prostym wielokrociem drążkowym i dostęp do 20 łączy m/s (mostki parzyste KB1-KB4 sekcji B).

Wielokrocie 10-ciu mostków KA1 oraz od V1-V5 w KA3, po drążkach wyróżniających HA ma dostęp do wybieraka KB1 i KB2 - mostki nieparzyste. Drążki wyróżniające HB do wybieraka KB3-KB4, mostki nieparzyste.

Wybierak KA2 oraz V6-V0 KA3, po drążkach wyróżniających HA, ma dostęp do wybieraka KB1-KB2, mostki parzyste. Drążek wyróżniający HB do mostków KB3-KB4 - mostki parzyste.

V1-V0 w KA1 oraz V1-V5 w KA3 na drązku H1 mamy KB1 - V1 (TODO: dalsza część notatki nieczytelna)

Drążek  H2 KB1 -> V3 itd.
        H0 KB2 -> V9 (dla HA)
        V1-V0 KA1 oraz V1-V5 KA3
            na drążkach H1 mamy V1 w KB3,
                        H2 mamy V3 w KB3,
                        H0 mamy V9 w KB4 dla HB.
Sekcja B
Na HA w KB1-KB2 osiągamy W1 - W10.
Po HA w KB3-KB4 - po HA mamy W21-W30.
Po HB w KB3-KB4 mamy W11-W20
KB1 - HA dla H1 mamy W1,
             H2 mamy W2
             H0 mamy W10
KB1-KB2-HB   H1 mamy W11
             H2 mamy W12
             H0 mamy W20

Funkcje przewodów

  • k, i, h, l - zaczynają się w RAC i kończą w SN11. Służą do przekazywania kryteriów końcowych, RAC do SN11. Przewód l służy również do przekazywania informacji z SN11 do RAC o pozytywnym zakończeniu selekcji.

  • la2, lb2 - po przejściu przez SN11 zamieniają się w la, lb. Odbywa się po nich wymiana informacji pomiędzy RAC, a CSA i CSG.

  • t - w zespole SN11 łączy się z przewodem t1, służy do wywołania po przewodzie t1 CSG, a po przewodzie t - CSA przez RAC.

  • v2 - zamienia się w przewód v w SN11, służy do podtrzymania drogi połączeniowej.

  • p - kontrola ciągłości zestawionej drogi selekcji grupowej i liniowej oraz blokowanie Ab. B dla innych połączeń.

Ugrupowanie bloku grupowego BG11

Przykłady
    Wejście: 12
    Wyjście: 1
    Wiązka: W1
    Odp. KA3, V2, HA
        KB1, V1, HA, H1

    1. wejście 28, tj. KA3 - V8
    2. W3, tj. KB1 lub KB2 po HA  (po HA w KA -> KB1 lub KB2)
    3. wyjście 5, tj. KB1 V9 lub V0
    4. wejście 28 i wyjście 5 i W3 tj. KB1, V0
    5. KA3 V8
    a) KB1 -> HA
    b) V0 w KB1 -> H5
    6. Wiemy, że KB1 V0 HA, które wyjście mówi nam W3 -> H3.

    Przykład:

    Wejście: 10
    Wyjście: 8
    Wiązka: W30 (TODO: W32?)

    1. Wejście 10 oznacza KA1 V0
    2. W32 -> KB3 lub KB4 HB
    3. Wyjście 8 -> KB4 V5 lub V6
    4. Wejście 10 W32 wyjście 8 -> KA1 V0
        a) wyjście 8 mówi, że osiągamy KB4
        b) wejście 10 V5 HB
    5. KA1 V0 HB H8
        a) W32 -> HB i H2
        b) wyjście 8
    6. KB4 V5 HA H2
        a) W32 H2

    Pytanie:
    Wejście 18   KA2 V3 H9 HB
    Wyjście 9    W-32 KB3 lub KB4 HB
    Wiązka W32   wyjście 9 KB4 V8 H2 HB


    Pytanie:
    Wejście 24   KA2 V9 HB H4
    Wyjście 4
    Wiązka W28   KB3 V8 HA H8

Przebieg selekcji grupowej dla przykładowego numeru telefonu Ab. B

Założony numer Ab. B: 52 321

Wywołanie CSG

(TODO: uzupełnić)

Identyfikacja wywołania (wejścia) przez CSG

Wejście pierwsze - B1+ → 1-3BA

Obwód podtrzymania dla B1+ 1B1+ → A1+ → AA+ → 1AA+

Po zadziałaniu B1-B15 działa 1-3BA.

3BA+ i B1-B15+ -> 1B1-1B15,
A1+ lub A2+ -> AA+
AA+ i A1+ lub A2+ -> 1AA+
1AA - koniec identyfikacji

Zajęcie części wspólnej CSG przez część indywidualną

1AA+ -> F+ i 1-4F
F+ -> Fx+ SS1+
SS1+ -> SA+
SA+ -> 1SA+

Podłączenie odbiornika kodu do żył la, lb

Magazyny w RAC
MA1+  MA2+  MA4+   -> 5
MB2+               -> 2
MC2+  MC4+         -> 3
MD2+               -> 2
ME1+  ME4+         -> 1

Po przyjęciu ostatniej cyfry nr Ab. B w RAC działa przekaźnik X, podając "−" na przewód t.

Następuje przepisanie pierwszej cyfry z magazynu na nadajnik w RAC po zadziałaniu przekaźnika X.

ZX+
X+ -> C1+ -> ZX+ -> GA+ -> podaje + na sprężyny MA1-MA4 - pierwszego magazynu.

Zmagazynowana cyfra zostane przepisana na przekaźniki nadajnika NA1 - NA6 → NS1 i NS2. Działający NS2 zmienia obwód podtrzymania przekaźników N1 - N6, np. przekaźnik N2 podtrzymuje się przez przekaźnik N1.

  • Cyfra parzysta: NA-

  • Cyfra parzysta: NA+

W przykładzie, dla 5-ki, działają N1, N2, NA, MS1, MS2, C1, C2, ZX, GA, X.

Wytwarzanie impulsów kodu znakozmiennego przez nadajniki w RAC

Po zamknięciu pętli ze strony OK (odbiornika kodu) w SG, w rozpatrywanym RAC działa NP. NP+ daje na uzwojenie 5-6 N1 (przekaźnik przeciwsobny) obwód. Przekaźnik N1 zwalnia przez 35ms jednocześnie wysyłając pierwszy impuls kodu:

N1- -> N2- po 35ms.

W czasie zwalniania przekaźnika N2 zostaje wysłany drugi impuls kodu:

NP+ N1- po 35ms N2- po 25ms
N3- NA-
NS1-
NS2-
NS1- ZS+ -> OK w RAC przyłącza się do żył `la`, `lb` w celu odebrania sygnału zwrotnego.

Odbiór i magazynowanie pierwszej cyfry przez CSG

W takt zmieniających się potencjałów na la i lb działają przekaźniki PH, PV. Impulsy zliczane są na przekaźnikach NA1 - NA8. Po odbiorze impulsów i SS- następuje przepisanie na 1-szy magazyn MC1 - MC4.

PV+ -> NA1+
PH+ -> NA3+    Pierwsza cyfra z RAC do G11
PV+ -> NA5+
PV- PH- SS1- -> NC1+ NC3+
SS1- SS2+ -> NB1+
SS2- NC1+ NC3+ -> ark.6 krosujemy np. 5a-> na 1m -> NS1+ kros z 5a na 1b-7b.
cyfra "5" "2" cyfra
NS1+ -> SA+ SB+
NS1+ NA1- NA3- NA5- (zerowanie układu)

Nadanie sygnału zwrotnego 1 po odebraniu pierwszej cyfry przez CSG

NB1+ rozpoczęcie tworzenia obwodu.

NB1+ oraz odpowiednie krosowania na łączówkach aranżacyjnych ark. 6 z 5a na 1m oraz łańcuch przekaźników NC1 - NC4 uruchamia przekaźnik NS1.

NS1+ i NB1+ powoduje wysłanie sygnału zwrotnego `1`.

  • NS1 - przekaźnik seryjny.

  • NB1 - przekaźnik nadajnika sygnałów zwrotnych.

Po zamknięciu obwodu w RAC, w CSG działa przekaźnik NB, który powoduje zwolnienie przekaźnika NB1 - został wysłany sygnał zwrotny 1. Przekaźnik seryjny NS1 kasuje przekaźniki zliczające impulsy pierwszej cyfry nadanej przez RAC oraz uruchamia przekaźnik SB i 1SB, tak, że następna cyfra zmagazynowana będzie w drugim magazynie.

NB+ -> NB1-
NB1- -> NS1-
NS1- SB+ SA+ (zwalniające NA1->NA6 -> NB1-NB8, NB1-NB8 - nadajniki sygnału zwrotnego)

Odbiornik kodu w SG podłączony do żył la i lb w celu odebrania drugiej cyfry.

Odbiór przez RAC sygnału zwrotnego 1 i przygotowanie się do nadawania drugiej cyfry do CSG

Na skutek odpowiedno przygotowanych potencjałów od strony CSG po la i lb w RAC działa PV.

PV+ -> Z1+ -> ZS- (gdy PV-)
ZS+ -> ZX-
Z1+ ZS- -> 2A+
ZA+ -> C2+

C1 - C8 przekaźniki nadawania kolejnych cyfr.

Przekazanie drugiej cyfry z RAC do CSG i zmagazynowanie jej w CSG (podobnie jak dla pierwszej cyfry)

Obwody szczegółowe cyfra druga (w przkładzie jest to "2")

NB+ -> Z1
Odbiór sygnału zwrotnego `_1_` przez RAC.
PV+ -> Z1+ ZS+
Z1++  ZS+ -> ZX-
PV- Z1+ -> ZS- -> ZA
ZA+ -> Tylko C2+
MB1+ C2+ -> N1+ -> NS1+ (ZS+ gdy Z1-) NS2+
NS1+ -> la- lb+ -> NP+ cyfra "2"
NP+ -> NP1- -> NS1- NS2-
ZS+ -> ZA- po to aby C2+ C3+

Odbiór drugiej cyfry i przekazanie sygnału zwrotnego 1 z CSG do RAC

Odebrana cyfra jest dwójką SS2 zwolni dzięki krosowaniu z 5a na 1b otrzymamy + w punkcie 2c, który następnie krosujemy z 2c na 8m-sygnał zwrotny 1. Krosowanie z 2c na 1g daje połaczenie z magazynem 3 cyfry. Odbiór drugiej cyfry odbywa się podobnie jak przy pierwszej cyfrze.

SS1- SS2+ -> NB1
SS2 - krosujemy z łacz. 5a - 1b (pierwsza cyfra "5") następnie
2c - 8m (sygnał zwrotny) -> NS1+
II cyfra "2"    NS1+ NA2-
             NS1+ SB++ SC+
NS1+ -> NB+
NB+ -> NB1- -> NS1- -> SC++ SB-

Odbiór przez RAC sygnału zwrotnego 1 i przygotowanie się do nadania trzeciej cyfry

Po odbiorze sygnału zwrotnego 1 zapracuje przekaźnik C3 cyfry z trzeciego magazynu na nadajnik.

PV+ -> Z1+ ZS++
PV- Z1++ ZS-
ZS- ZA+ -> C3++ C2-
C3+ MC2+ MC4+ (3 cyfra) -> NA+ N1+ N2+
N1+ NS1+ NS2+
NS1+ -> NP+ jak NP+ -> N1
NS1+ -> Z1- ZS+
N1- -> N2-
(35ms) (35ms)
N1- -> NS1- -> NS2- NA-
NS1- i ZS+ do żył la, lb podłączenie odbiornika kodu.

Przyjęcie przez CSG trzeciej cyfry i uruchomienie odpowiednich przekaźników wiązkowych

Przekaźniki wiązkowe określają kierunek do żądanego przez RAC bloku BA12 w którym znajduje się Ab. B.

Przykład krosowania przekaźników wiązkowych w SG

Odbiór trzeciej cyfy:

PV+ -> NA1+ SS1+
PH+ -> NA3+ SS1++
NA1++ NA3++
PH i PV- SS1-
SS1- SS2+ -> NE3+ i NE3++
NE++ -> SS2- -> poprzez krosowanie ark. nr 6 uruchamiamy przekaźniki wiązkowe, np. W1-W21.

Przykłady krosowań w CSG

W przykładzie, nr Ab. B to 52321, zatem prefiks to: 523

Sygnał zwrotny po 5 → 1 2 → 1 3 → 2

914 - służba lokalna
9 - zwrotny "1"
1 - zwrotny "1"
4 - zwrotny "9" - potwórz przedostatnio nadaną cyfrę

Próba łączy wychodzących z danego SG do żądanego bloku abonenckiego SA

  • każdy z działających przekaźników W…​ związany jest na sztywno z dziesięcioma łączami wychodzącymi z SG,

  • działające przekaźniki W…​ dołączają żyły v do próby,

  • jeżeli dane łącze jest wolne, to na żyle v od SA występuje "−", przez rezystor 510Ω,

  • maksymalnie w danym kierunku z bloku SG może być 40 łączy,

  • próbę przeprowadza się dwustopniowo, najpierw do żyły v, przez zestyki przekaźników wiązkowych W…​ podstawia się przekaźniki AG, BG, CG, DG, które określają wolne łącza w danej dziesiątce. Następnie wybiera się jedną dziesiątkę z wolnymi łączami i podstawia do przekaźników P1 - P10,

  • po pozytywnym wyniku próby w pierwszym stopniu działają odpowiednio AG - DG

    AG-DG -> 2GA, 3GA, 4GA, 1GA.

Jeżeli mamy wolne łącze, to:

W1+-W21+ -> AG+ CG+ AG+ -> 1AG
AG+ CG+ -> 1GA 2GA 3GA 4GA
2GA+ i 3GA+ -> AC++ CG-

Próba pozytywna łączy wychodzących z SG do SA

1AG+ -> P1-P10+ - próba pozytywna
P1-P5+ -> PA1+
P6-P10+ -> PB1+
PA1+ i PB1+ -> P1++ P2-P10-
            (wg. rodzdzielnika PR3+)
P1++ -> PA1++ PB1- -> PA+
PA+ -> PC+ -> koniec wyboru jednego łącza
PA+ -> + na żyłę `_v_`.

Próba negatywna łączy wychodzących z SG do SA - brak wolnych łączy między SG a SA

a) nie działa żaden z przekaźników P…​ po pewnym czasie zwalnia przekaźnik Z

Z+ -> 1Z+
1Z+ i Z- -> 2X (TODO: 2z?)
   2Z -> Z-

b) 2Z+ → NB7, NB3, NB2

Przed tym, w czasie przyjmowania trzeciej cyfry działał przekaźnik `NB1`.

c) NB+ NB3 NB2 NB1 - sygnał zwrotny 6 - drogi połączeniowe zajęte. W/w kombinacja przekaźników nadajnika spowoduje wysłanie przez CSG sygnału zwrotnego 6.

d) działające przekaźniki`NB` uruchamiają przekaźniki NS2 i następuje przekazanie sygnału zwrotnego do RAC.

e) po wysłaniu sygnału zwrotnego, NS2- oraz ZX+ PC- 2Z+ → V1+

f) V1+ daje przerwanie identifikacji - zwolnienie wszystkich przekaźników w CSG.

Odbiór przez RAC sygnału zwrotnego o negatywnym zakończeniu połączenia

a) po odebraniu sygnału zwrotnego 6 w RAC mamy

Z2+ Z4+ Z6+
ZS- -> B1+

B1+ → podaje "+" na przewód i oraz k w kierunku SN11. Ab. A otrzymuje sygnał zajętości.

Zapinanie drogi w stopniu SG po pozytywnej próbie

Drążek numerowy w sekcji KB

W1 W21 W31 W41 -> H1
W10 W20 W30 W40 -> H0

Po zakończeniu próby, gdy PA+ lub PB+ w zależności od przekaźników AG - DG działają przekaźniki 1PA, 2PA, 3PA, 4PA lub 1-4PB.

Wybór wybieraka sekcji KB

AG+ lub BG+ PA+ PA1+ -> KB1
AG+ lub BG+ PB+ PB1+ -> KB2
CG+ lub BG+ PA+ 2PA+ -> KB3
CG+ lub BG+ PB+ 2PB+ -> KB4

Drążek wyróżniający sekcji KB

AG+ -> HA w KB1 lub KB2

Z tym, że wybierak w KB2 wybierany jest przez 3PA, a wybierak `KB2` przez `3PB`

BG+ -> HB w KB1 lub KB2
CG+ -> HA w KB3 lub KB4
DG+ -> HB w KB3 lub KB4

Drążek numerowy sekcji KA w zaleśności od przekaźników P.

P1 -> H1
P2 -> H2
P10 -> H0

Wybór wybieraka sekcji KA

Wybierak ten został wybrany w etapie preselekcji.

Wybór drążka wróżniającego w sekcji A

AG lub BG, 1PA lub 1PB -> HA
CG lub DG, 2PA lub 2PB -> HB

Potwierdzeniem działania drążka w sekcji A i B działa przekaźnik X.

Obwód dla mostków sekcji B

Po zadziałaniu przekaźnika X oraz przez sprężyny czołowe drążków sekcji A. Mostek w sekcji A - poprzez przekaźniki identyfikacji. Mostek w sekcji A, działając, powoduje zwolnienie cechownika. Zatem, zanim to nastąpi, cechownik musi wysłać do RAC ostatni sygnał zwrotny. Mostek w sekcji A zapina się po zwolnieniu przekaźnika NS2.

Wysłanie z CSG ostatniego sygnału zwrotnego

Ponieważ SG zestawia połączenia do SA, SG lub translacji wychodzących, to treść ostatniego sygnału zwrotnego zależna jest od wybranego kierunku. Po pozytywniej próbie w żądanym kierunku, przekaźnik PC+ i poprzez krosowanie uruchamiamy odpowiednie przekaźniki, od NB2-NB7. Z chwilą zapięcia elektromagnesów drążkowych w sekcji A (droga zapina się w SG), powstaje obwód dla przekaźników NS2, który podłącza nadajnik do żył la2 i lb2.

PC+
    oraz w KA H1 i HA -> NS2+
          NB1- NB+- -> NS2-

Zwolnienie CSG i zakończenie selekcji grupowej

Po zakończeniu wysyłania ostatniego sygnału zwrotnego, zwalniają przekaźniki NS2 oraz PC. Zwolnienie tych dwóch przekaźników uruchamia mostek w sekcji A. Następuje koniec zapinania drogi. Działający mostek w sekcji A przełącza sprężyny czołowe, przerywając obwód po żyle t1, powodując zwolnienie przekaźników identyfikacji, a następnie pozostałych przekaźników w CSG.
