Rozdzielniki

Stosujemy rozdzielniki dwu-, trzy-, cztero- i dziecięciopozycyjne. Rozdzielniki służą do równomiernego rodzielania ruchu telefonicznego na poszczególne zespoły.

Rozdzielniki umożliwiają:

  1. Wybór jednego łącza z kilku.

  2. Zmniejszenie ryzyka blokdady wewnętrznej.

  3. Równomierne zużywanie się części i podzespołów centrali.

  4. Zwiększenie prawdopodobieństwa pozytywnego połączenia w przypadku uszkodzeń na centrali, szczególnie przy małym ruchu.

Szczegółowe omówienie tematyki rozdzielników i łańcuchów wybiereczych znaleźć można w książce: "Poradnik…​", tom 1 (s. 222 i kolejne).

Przykłady

rozdzielnik dwupozycyjny ra1 ra2

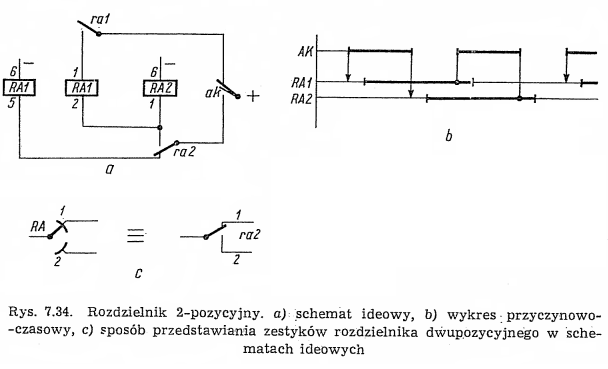

Rys.: 1. Przykładowy układ rozdzielnika RA1, RA2 (wg "Poradnik…​", tom 1, s. 227).

Wybrane rozdzielniki:

  • dwupozycyjny rozdzielnik RA1-RA2 wywołań dla przekaźników A1-A0 identyfikatora abonenckiego. Rozdzielnik ten zmienia swoją pozycję po każdorazowym zadziałaniu identyfikatora abonenckiego.

  • dwupozycyjny rozdzielnik RB1-RB2 wywołań dla przekaźników B1-B0 oraz 1-2SN i 1-2SP; rozdzielnik sterowany jest przekaźnikiem RA2.

  • dwupozycyjny rodzielnik RF1-RF2 wywołań dla przekażników próbnych łączy międzysekcyjnych między sekcją KA i KB: F1-F6. Rozdzielnik ten zmienia swoją pozycję przy każdorazowym zadziałaniu zespołu próby obejściowej.

  • dziesięciopozycyjny rozdzielnik wywołań dla przekaźników próbnych E1-E0. Rozdzielnik ten utworzony jest z zestyków przekaźników rozdzielnika pięciopozycyjnego RE1-RE5 sterowanego przekaźnikiem RF1.

  • trzypozycyjny rozdzielnik wiązek łączy wychodzących W1-W3. Zmienia on swoją pozycję po każdorazowym zwolnieniu identyfikatora abonenckiego po pozytywnie zakończonym połączeniu. Przekaźniki tego rodzielnika podstawiają do próby 10-łączową wiązkę łączy wychodzących. Przy braku wolnych łączy w próbowanej wiązce, zmienia się pozycja rozdzielnika i do próby podstawiona zostaje następna wiązka łączy wychodzących.
